GE DS200TBCBG1A DS200TBCBG1AAA DS200TBQBG1ACB
סקירה כללית

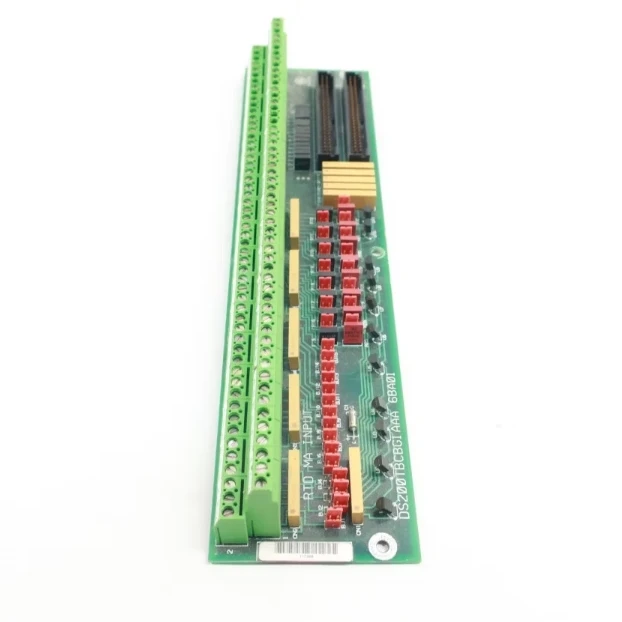

GE DS200TBCBG1A (DS200TBCBG1AAA, DS200TBQBG1ACB) הוא RTD (מכשיר טמפרטורת נגד) ובלוק מסוף כניסת אות 4-20mA (TBCB) בסדרת Speedtronic Mark V. ממוקם בחריץ 7 של ליבת R5, מודול זה מקבל אותות טמפרטורה RTD ואותות אנלוגיים מחיישנים ומעביר אותם ללוח TCCB לצורך עיבוד.
פֶּתֶק:יש לחבר נכון את אות DCOM (BJ1-BJ22), אחרת לא ניתן להעביר את האות.
🚀פונקציה ותכונות
- תצורה נטולת תוכנה: כל ההגדרות עבור DS200TBCBG1A (DS200TBCBG1AAA, DS200TBQBG1ACB) נעשות באמצעות קופצים פיזיים (BJ1-BJ30); אין צורך בתכנות.
- דוגמאות לפונקציות מגשר: BJ1-BJ22 משמשות לחיבורי אות DCOM (יש להגדיר), ו- BJ23-BJ30 ממירים את אותות 4-20MA בערוצים 15-22 ל- 0-1MA.
- מיקום הרכבה: DS200TBCBG1A (DS200TBCBG1AAA, DS200TBQBG1ACB) ממוקם בקטע בקרת I/O של ארון הבקרה של Mark V (ארבעה קטעים, תשעה משבצות כל אחד). בדרך כלל הוא מותקן בחריץ הגדול התחתון (החריץ העליון מאכלס את חמשת הלוחות המיניאטוריים).
מפרט
|
קָטֵגוֹרִיָה |
פרטים |
|
מספר הדגם |
- DS200TBCBG1A |
|
מערכת שייכת |
Ge speedtronic מארק V |
|
מיקום התקנה |
R5 ליבה, משבצת 7 |
|
מידות (W × H × D) |
141.59 מ"מ × 201.25 מ"מ × 38.14 מ"מ |
|
שיטת התקנה |
מוכנס אנכית למתקן סימן V |
|
מִשׁקָל |
בערך 0.8 ק"ג |
|
תצורת מגשר |
הגדר באמצעות BJ 1 - קופצי BJ30 |
שאלות ותשובות
💡 שאלות נפוצות
ש: מה המותג?
ת: GE
ש: מה הסוג?
ת: 4-20 MA RTD CULEED CULE CULEDINE
ש: מה האחריות?
ת: שנה אחת
ש: איפה מיקום המשלוח?
ת: שיאמן
ש: מהי אמצעי התשלום?
A: T/T
